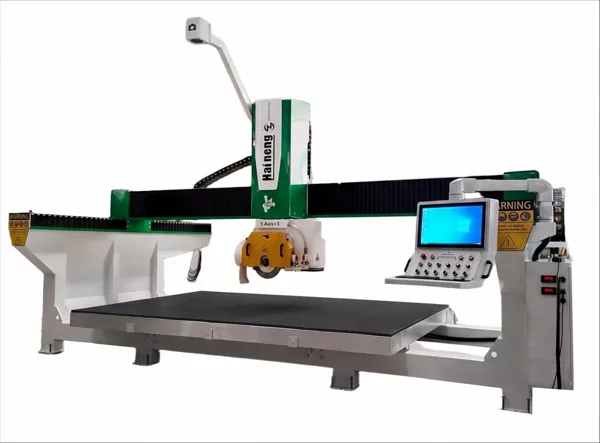

Är HTQ700GL 5-axlig CNC-brosåg rätt för anpassad stentillverkning?

HTQ700GL5-axlig CNC brosågär designad för stenbearbetare som behöver mer flexibilitet än en konventionell rakskärningsuppsättning. Med CNC-kontroll, CAD-importprogrammering, justerbar rörelse för skärhuvudet och en kraftig svetsad struktur, stöder maskinen en rad olika applikationer för skärning och formning av sten.

Vad kan HTQ700GL 5-axlig CNC-brosåg göra?

Inte varje stenprojekt har en rektangulär kontur. Köksbänkskivor, badrumsskåp, arkitektoniska komponenter och dekorativa stenbitar kan kräva vinklade kanter, böjda profiler eller specialformade delar.

HTQ700GL stöder en mängd olika skär- och profileringsoperationer, inklusive:

1. Rak och vinklad skärning:Bearbeta stenplattor och skär delar i lämpliga vinklar.
2. Anpassad skärning:Producera runda, ovala, solfjäderformade, polygonala, diamantformade och andra oregelbundna former.

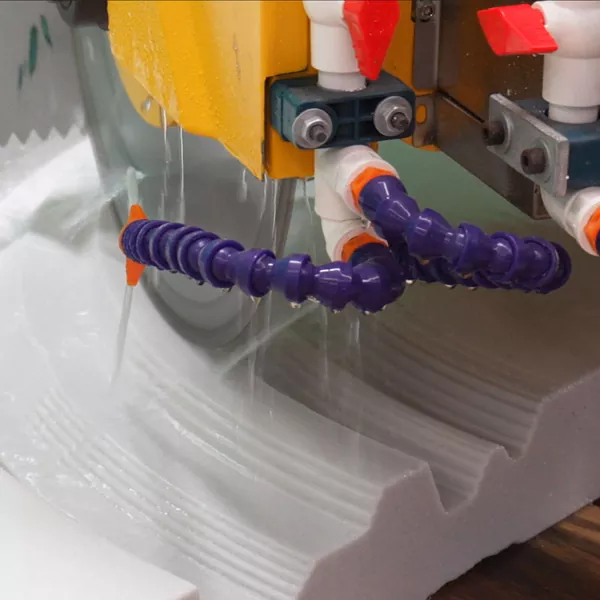

3. Böjd profilering:Följ raka och böjda konturer för lämpliga dekorativa stenkomponenter.
4. Spårklippning:Skapa raka, vinklade och rutnätsliknande spår för lämpliga applikationer.
5. Fasning och kantformning:Använd justerbar rörelse för att möta olika designkrav.

Maskinspecifikationen listar C-axelns rotation från 0 till 360 grader och A-axelns rörelse från 0 till 90 grader. Arbetsbordet har ett specificerat maximalt lutningsintervall på 0 till 85 grader.

Dessa rörelseintervall ger tillverkarna fler alternativ när de planerar specialarbete. Den faktiska bearbetningsförmågan beror på materialet, arbetsstyckets dimensioner, bladkonfiguration, verktyg och vald skärmetod. För krävande eller ovanliga jobb, be leverantören att bekräfta installationen och ordna ett provskärningstest.

Tillämpningar inom bänkskiva och stentillverkning

Bänkskivor för kök och badrum

Tillverkning av bänkskivor innebär ofta mer än att dimensionera en platta. Beroende på design kan ett jobb kräva vinklade kanter, diskbänksöppningar, kranhål eller dräneringsspår.

HTQ700GL stöder skärning och profilering. Med tillvalet fräsfäste och lämpliga verktyg kan maskinen även konfigureras för ytterligare bearbetningsuppgifter, inklusive fräsning av diskbänk och kranöppningar, dräneringsspår och bänkskivor. Polering kräver lämpliga slipskivor och verktyg.

För verkstäder som bearbetar både standardbänkskivor och skräddarsydda konstruktioner, kan denna konfiguration hjälpa till att få flera lämpliga operationer på en maskin. Bekräfta den extra utrustningen och nödvändiga verktygen innan du beställer.

Granit och marmor bearbetning

Granit- och marmorverkstäder hanterar ofta produkter med olika tjocklekar, konturer och efterbehandlingskrav. HTQ700GL är lämplig för att utvärdera applikationer som formade stenkomponenter, vinklade snitt och dekorativa profiler.

Det specificerade bladets diameterintervall är 350 till 700 mm. Maximal bladdiameter ska inte betraktas som maximalt skärdjup. Det uppnåbara skärdjupet och rekommenderade arbetsförhållanden beror på maskinens konfiguration, valt blad och material.

Kakel och konstruerad sten

Storformat kakel och konstruerade stenprodukter kan kräva planerade skärbanor och specifika kantbehandlingar. HTQ700GL använder CNC-kontroll och CAD-importprogrammering för att stödja programmerade operationer för lämpliga material och detaljkonstruktioner.

Innan du bearbetar okända material, bekräfta bladkompatibiliteten, arbetsstyckets stöd, matningsinställningar och den erforderliga färdiga kantens kvalitet med leverantören.

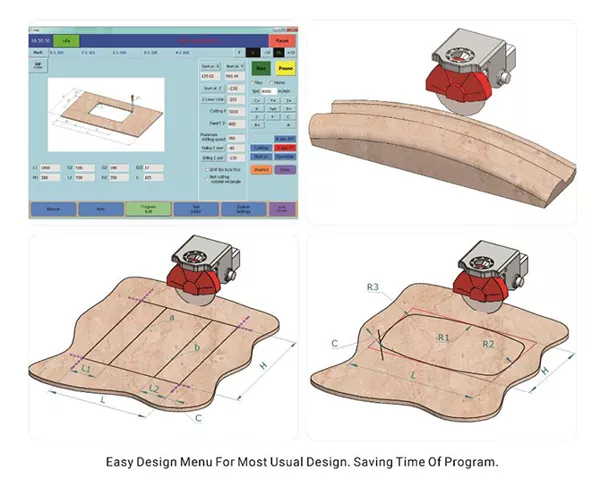

CAD-importprogrammering och CNC-drift

Programmering är en viktig faktor när en stenverkstad hanterar olika detaljformer och kundritningar. En maskin med omfattande rörelseförmåga är mest användbar när operatörer kan förbereda de erforderliga skärbanorna på ett repeterbart sätt.

HTQ700GL använder CNC-kontroll och CAD-importprogrammering. Dess produktdokumentation beskriver ett pekskärmsgränssnitt utformat för att förenkla driften och ett system som kan generera grafik från inmatade data.

Ett typiskt arbetsflöde innebär att förbereda ritningen, importera kompatibla CAD-data, kontrollera bearbetningskraven, ställa in materialet och verktygen och verifiera jobbet innan den automatiska bearbetningen påbörjas.

Detta tillvägagångssätt är relevant för verkstäder som regelbundet får skräddarsydda ritningar eller upprepa produktionen av liknande delar. Innan du köper HTQ700GL5-axlig CNC brosåg, bekräfta de CAD-filformat som stöds, programvarukrav och arrangemang för operatörsutbildning.

Kraftiga struktur- och rörelsekomponenter

Maskinkonstruktion är en annan faktor att tänka på när man väljer utrustning för vanlig produktion. HTQ700GL använder en integrerad styv svetsad struktur. Dess dokumenterade rörelsekomponenter inkluderar linjära skenor, kulskruvar, spiralutväxling, planetreducerare med hög precision och ett servosystem.

Maskinen har en specificerad 22 kW huvudmotor och ett varvtalsområde på 0 till 6 000 rpm. Total installerad maskineffekt anges som 33 kW.

Dessa specifikationer ger en användbar utgångspunkt för att jämföra utrustning. Skärhastigheten, kvaliteten på den färdiga kanten och produktionseffekten beror dock på faktorer som vald kniv, materialegenskaper, skärdjup, matningsinställningar och operatörsinställning.

HTQ700GL tekniska specifikationer

Följande figurer är baserade på tillverkarens produktdokumentation. Imperial omvandlingar är ungefärliga.

Installationsanmärkning:Övergripande mått representerar inte det fulla driftsavstånd som krävs runt maskinen. Bekräfta elförsörjning, åtkomst till platsen, golvförhållanden, lastutrymme, underhållsavstånd och installationskrav innan du förbereder verkstaden.

Är HTQ700GL rätt för din verkstad?

Rätt maskin beror på de jobb dina kunder faktiskt beställer. En verkstad inriktad på rektangulär platta dimensionering kan ha andra krav än en som regelbundet tillverkar skräddarsydda bänkskivor eller oregelbundna stenprofiler.

HTQ700GL kan vara värt att överväga om din butik:

1. Bearbetar vinklade snitt, böjda konturer eller specialformade stendelar.
2. Behöver CNC-styrning och CAD-importprogrammering för ritningsbaserat arbete.
3. Fungerar med granit, marmor, konstruktionssten, kakel eller andra kompatibla byggmaterial.
4. Vill utvärdera valfria fräsoperationer för lämpliga bänkskivor.
5. Har den golvyta och elektriska kapacitet som krävs för maskinen.

Innan du fattar ett köpbeslut, förbered flera representativa ritningar. Inkludera ett vanligt skärjobb, ett vinklat snitt och en oregelbunden profil. Be leverantören bekräfta lämplig konfiguration, verktyg och bearbetningsmetod för varje jobb.

Vad du ska kontrollera innan du begär en offert

Material och tjocklek

Identifiera de material du bearbetar oftast och ge både typiska och maximala arbetsstyckestjocklekar. Olika material kan kräva olika blad och arbetsförhållanden.

Delmått och skärkrav

Dela vanlig längd, bredd, tjocklek, nödvändiga vinklar och profildetaljer. Detta hjälper leverantören att bedöma om maskinens färdväg och föreslagna konfiguration är lämplig.

Verktyg och tillvalsfunktioner

Ange om dina jobb behöver rak skärning, vinklad skärning, anpassade profiler, spår, fräsning eller polering. Bekräfta vilka funktioner som kräver tillvalsutrustning istället för att anta att varje operation ingår i standardkonfigurationen.

Programvara och fabriksvillkor

Tillhandahåll representativa CAD-ritningar och bekräfta kompatibla filformat. Kontrollera även maskintillgång, tillgängligt installationsutrymme, elektriska krav och underhållsavstånd.

Support efter försäljning

Fråga om installationsvägledning, operatörsutbildning, reservdelar, underhållsdokumentation och teknisk support. Dessa detaljer bör granskas tillsammans med maskinspecifikationerna och inköpspriset.

Vanliga frågor

Vilka material kan HTQ700GL bearbeta?

Produktdokumentationen listar plattor, kakel, marmor, konststen, granit, cementprodukter och andra byggmaterial för lämpliga skär- och formningsapplikationer. Bekräfta kompatibilitet för ditt specifika material och tjocklek innan du beställer.

Stöder HTQ700GL vinklad skärning?

Ja. Den specificerade A-axelns rörelse är 0–90° och C-axelns rotation är 0–360°. Arbetsbordet har ett specificerat maximalt lutningsintervall på 0–85°. Be leverantören att verifiera den nödvändiga konfigurationen för ditt avsedda jobb.

Kan maskinen bearbeta sänköppningar och dräneringsspår?

Dessa ytterligare bearbetningsuppgifter kan stödjas med tillvalet fräsfäste och lämpliga verktyg. Bekräfta bilagan, verktygen och den nödvändiga konfigurationen när du begär en offert.

Hur är maskinen programmerad?

Den angivna programmeringsmetoden är CAD-import. Filformat som stöds och programvarukrav bör bekräftas med leverantören.

Vad är den maximala bladdiametern?

Det specificerade bladets diameterintervall är 350–700 mm, cirka 13,8–27,6 tum. Denna siffra fastställer inte i sig det maximala skärdjupet.

Hur mycket utrymme kräver maskinen?

De angivna övergripande måtten är 5 800 × 3 400 × 3 600 mm. Ytterligare utrymme kan behövas för materialhantering, drift, underhåll och säker åtkomst. Begär en installationslayout innan du förbereder platsen.

Diskutera dina stenskärningskrav med Haineng

HTQ700GL5-axlig CNC brosågkombinerar CNC-styrning, CAD-importprogrammering, ett 350–700 mm bladområde, justerbar skärhuvudsrörelse och en integrerad styv svetsad struktur. En valfri fräskonfiguration kan utöka användningen till ytterligare lämpliga bearbetningsuppgifter för bänkskivor.

För att avgöra om maskinen passar dina produktionsbehov, dela din materialtyp, arbetsstyckesdimensioner, nödvändiga operationer och representativa ritningar med Haineng. Leverantören kan då hjälpa till att bekräfta lämplig maskinkonfiguration och tillvalsutrustning.

Begär en offert för HTQ700GL 5-axlig CNC-brosåg
